Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — FCC 2022
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- fc062323
- Banca
- FCC
- Órgão
- PGE-AM
- Ano
- 2022
- Cargo
- Técnico em Gestão Procuratorial Especialidade Engenharia Elétrica

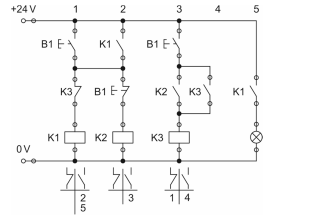

As ferramentas de simulação são muito utilizadas na engenharia para permitir ao utilizador analisar previamente os problemas e minimizar erros de execução. Porém, é necessário que o engenheiro ou eletricista realize a interpretação correta da simulação, considerando as características reais dos componentes envolvidos no comando elétrico. Essa análise também é importante para o auxílio no desenvolvimento de programas para Controladores Lógicos Programáveis, em que o programador precisa conhecer as características de processamento do respectivo controlador para que a lógica seja processada da maneira correta. O circuito abaixo foi desenvolvido em um simulador com o intuito de realizar comandos de liga e desliga utilizando apenas um botão − B1 − comutando a carga − lâmpada − entre acesa e apagada para cada pulso do botão. Porém, apesar de os testes de simulação apresentarem o resultado esperado, a montagem prática do comando não atingiu o objetivo esperado.
Após analisar o problema é correto afirmar que o comando não funcionou conforme o esperado, pois:
Após analisar o problema é correto afirmar que o comando não funcionou conforme o esperado, pois:- Ana prática, não é possível utilizar dois contatos abertos e um contato fechado como aplicado ao botão B1.
- Bnão se levou em consideração o tempo de resposta mecânica de comutação dos contatos.
- Cforam utilizados contatores ao invés de relés.
- Dnão é possível elaborar o comando liga e desliga de uma carga através de pulsos com apenas um botão de impulso.
- Esomente é possível elaborar o comando liga e desliga de uma carga através de pulsos com apenas um botão de impulso utilizando um CLP.
