Questão de Engenharia Civil — Estruturas — FCC 2022
Engenharia CivilEstruturas
- Código
- fc062407
- Banca
- FCC
- Órgão
- PGE-AM
- Ano
- 2022
- Cargo
- Técnico em Gestão Procuratorial Especialidade Perícias e Avaliações Imobiliárias

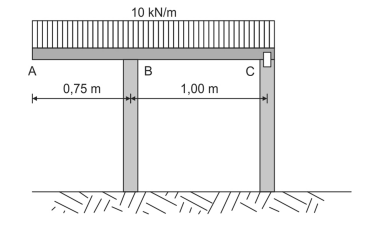

Considere a figura a seguir que ilustra a vista lateral de um dos pórticos que compõem um sistema de cimbramento que deve suportar o lançamento de concreto fresco, resultando uma carga distribuída de 10 kN/m sobre a viga.
A viga do pórtico que suporta o fundo da forma onde será lançado o concreto está simplesmente apoiada sobre as colunas B e C, sendo restrito o deslocamento vertical e horizontal apenas em C. A carga recebida pelas colunas B e C e o momento fletor máximo resultam, respectivamente:
A viga do pórtico que suporta o fundo da forma onde será lançado o concreto está simplesmente apoiada sobre as colunas B e C, sendo restrito o deslocamento vertical e horizontal apenas em C. A carga recebida pelas colunas B e C e o momento fletor máximo resultam, respectivamente:- A−7,50 kN; 7,81 kN e 0,24 kNm.
- B15,31 kN; 2,19 kN e −2,81 kNm.
- C17,5 kN; −7,5 kN e −0,24 kNm.
- D2,19 kN; 7,81 kN e 2,81 kNm.
- E15,31 kN; 7,81 kN e 2,81 kNm.
