Questão de Engenharia Civil — Estruturas — FCC 2022
Engenharia CivilEstruturas
- Código
- fc062409
- Banca
- FCC
- Órgão
- PGE-AM
- Ano
- 2022
- Cargo
- Técnico em Gestão Procuratorial Especialidade Perícias e Avaliações Imobiliárias

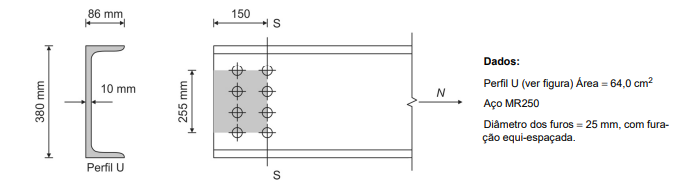

Considere as características do perfil U da conexão apresentada na figura a seguir:
Ao se analisar o que causou o escoamento (deformação excessiva) dessa conexão de uma tesoura de uma cobertura metálica, a hipótese é que com a carga de tração aplicada tenha ocorrido ruptura por cisalhamento de bloco. Os valores da área cisalhada líquida e da área tracionada líquida são, em cm², respectivamente:
Ao se analisar o que causou o escoamento (deformação excessiva) dessa conexão de uma tesoura de uma cobertura metálica, a hipótese é que com a carga de tração aplicada tenha ocorrido ruptura por cisalhamento de bloco. Os valores da área cisalhada líquida e da área tracionada líquida são, em cm², respectivamente:- A30,5 e 18,0.
- B30,5 e 26,0.
- C22,5 e 18,0.
- D40,0 e 26,0.
- E55,5 e 22,5.
