Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FCC 2022
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- fc065706
- Banca
- FCC
- Órgão
- TRT - 23ª REGIÃO (MT)
- Ano
- 2022
- Cargo
- Analista Judiciário - Área Apoio - Engenharia Elétrica

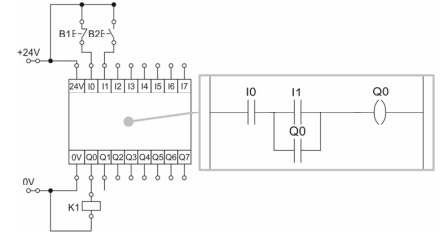

A figura abaixo se refere ao circuito do CLP e sua respectiva programação.
De acordo com o circuito acima, é correto afirmar:
De acordo com o circuito acima, é correto afirmar:- APara o funcionamento correto, o contato I0 na lógica deveria ser fechado.
- BPara o funcionamento correto, o contato I1 na lógica deveria ser fechado.
- CA programação foi desenvolvida em texto estruturado.
- DAo pressionar o botão B2, K1 será desenergizado e, ao pressionar B1, K1 será energizado.
- EAo pressionar o botão B2, K1 será energizado e, ao pressionar B1, K1 será desenergizado.
