Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — FCC 2022
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- fc065715
- Banca
- FCC
- Órgão
- TRT - 23ª REGIÃO (MT)
- Ano
- 2022
- Cargo
- Analista Judiciário - Área Apoio - Engenharia Elétrica

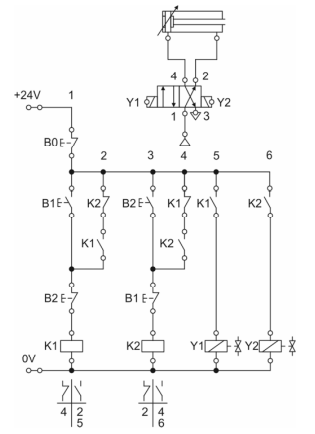

Observe o circuito eletropneumático a seguir:
Para o circuito eletropneumático acima é correto afirmar:
Para o circuito eletropneumático acima é correto afirmar:- AA válvula direcional utilizada é 3/2 vias.
- BAo pressionar o botão B1, o atuador vai retornar e, ao pressionar o botão B2, o atuador vai avançar.
- CA válvula direcional utilizada é 5/2 vias.
- DSão necessários 5 botões para elaborar a montagem do circuito.
- EUtilizando somente 2 relés com 2 contatos reversíveis, é possível elaborar a montagem para o funcionamento do circuito.
