Questão de Engenharia Elétrica — Máquinas Elétricas — FCC 2022
Engenharia ElétricaMáquinas Elétricas
- Código
- fc067005
- Banca
- FCC
- Órgão
- TRT - 5ª Região (BA)
- Ano
- 2022
- Cargo
- Analista Judiciário - Engenharia Elétrica

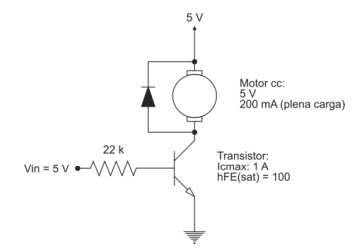

Considere a seguinte figura.
Para montar o circuito de acionamento do motor CC acima, inicialmente foi feito o teste do motor à plena carga, obtendo-se a corrente de 200 mA, seguido do cálculo do resistor de base do transistor. No entanto, ao testar o motor à plena carga com acionamento da tensão de 5 V (Vin), observou-se que a rotação do motor estava muito mais baixa que o esperado, porque
Para montar o circuito de acionamento do motor CC acima, inicialmente foi feito o teste do motor à plena carga, obtendo-se a corrente de 200 mA, seguido do cálculo do resistor de base do transistor. No entanto, ao testar o motor à plena carga com acionamento da tensão de 5 V (Vin), observou-se que a rotação do motor estava muito mais baixa que o esperado, porque- Ao valor do resistor de base mais adequado seria 220 kΩ, e não 22 kΩ.
- Bo diodo de proteção está polarizado reversamente.
- Co transistor está com a junção base-coletor rompida.
- Do transistor está com a junção base-emissor rompida.
- Eo valor do resistor de base mais adequado seria 2k2 Ω, e não 22 kΩ.
