Questão de Engenharia Mecânica — Sistemas Mecânicos — FCC 2023

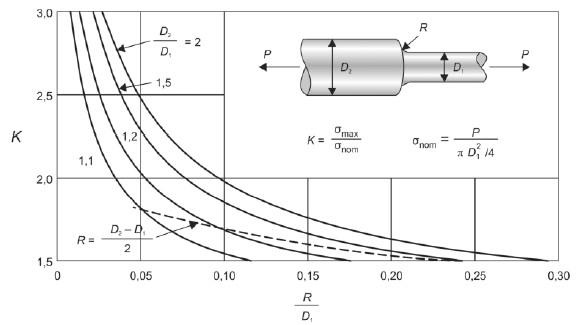

Com relação à concentração de tensões, considere um eixo escalonado, como o apresentado no gráfico da figura abaixo, que possui D1 = 20 mm, D2 = 40 mm e raio de concordância R = 1 mm.(Adaptado de: GERE, J. M.; GOODNO, B. J. Mecânica dos materiais. São Paulo: Cengage Learning, 8.ed., 2017)Se o eixo está sujeito a uma carga de tração de 31,4 kN, a tensão normal máxima atuante nesse eixo é, em MPa, aproximadamente,

1. A200.
2. B100.
3. C250.
4. D50.
5. E63.
