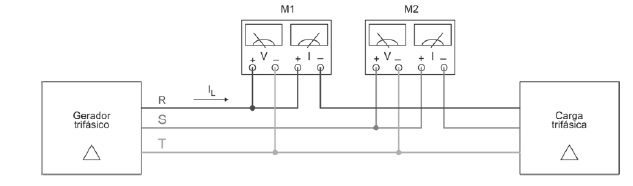

Necessita-se medir a potência ativa (PC) de uma carga trifásica genérica na configuração triângulo (Δ), alimentada por um gerador trifásico, também em triângulo, sendo que o esquema elétrico para tal medição é o apresentado abaixo, onde M1 e M2 são instrumentos que permitem medir corrente eficaz (I), tensão eficaz (V) e potência ativa (P).
Sabendo que tal sistema trifásico é simétrico e equilibrado, chamando de I1, V1 e P1, respectivamente, a corrente eficaz, a tensão eficaz e a potência ativa medidas por M1, bem como I2, V2 e P2, respectivamente, a corrente eficaz, a tensão eficaz e a potência ativa medidas por M2, para obter a medida da grandeza desejada deve-se efetuar a
Sabendo que tal sistema trifásico é simétrico e equilibrado, chamando de I1, V1 e P1, respectivamente, a corrente eficaz, a tensão eficaz e a potência ativa medidas por M1, bem como I2, V2 e P2, respectivamente, a corrente eficaz, a tensão eficaz e a potência ativa medidas por M2, para obter a medida da grandeza desejada deve-se efetuar a- Ainserção de um terceiro instrumento para medidas na fase T, em relação à R ou S, obtendo PC = P1 + P2 + P3.
- Bexpressão PC = I1 . V1 + I2 . V2.
- Cinserção de um terceiro instrumento para medidas na fase T, obtendo PC = I1 . V1 + I2 . V2 + I3 . V3.
- Dsubtração PC = P1 − P2.
- Esoma escalar PC = P1 + P2.
