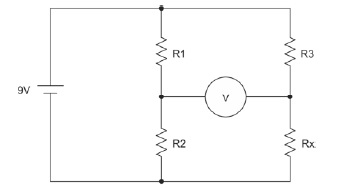

O circuito apresentado abaixo, composto por uma Ponte de Wheatstone, foi utilizado para calibrar o sensor de temperatura resistivo (RTD) simbolizado por Rx, sendo que R2 tem o dobro do valor de R1.
Analisando esse circuito e desprezando as perdas nos condutores, para o voltímetro V acusar equilíbrio de calibração (tensão zero), a relação R3/Rx deve ser igual a
Analisando esse circuito e desprezando as perdas nos condutores, para o voltímetro V acusar equilíbrio de calibração (tensão zero), a relação R3/Rx deve ser igual a- A1.
- B0,5.
- C2.
- D4,5.
- E0,25.
