Questão de Engenharia Civil — Desenho na Engenharia Civil — FCC 2023
Engenharia CivilDesenho na Engenharia Civil
- Código
- fc069244
- Banca
- FCC
- Órgão
- TJ-BA
- Ano
- 2023
- Nível
- Superior
- Cargo
- Analista Judiciário - Área de Apoio Especializado Engenharia Civil

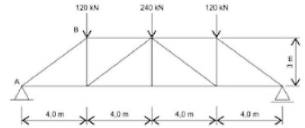

A treliça de aço da figura abaixo está submetida a duas forças concentradas de 120 kN e a uma força concentrada de 240 kN.
Se o módulo de elasticidade do aço é 200 GPa e a área da seção transversal das barras é 25 cm², então o encurtamento da barra AB, em milímetros, é:
Se o módulo de elasticidade do aço é 200 GPa e a área da seção transversal das barras é 25 cm², então o encurtamento da barra AB, em milímetros, é:- A4,0
- B2,5
- C5,0
- D6,5
- E8,0
