Questão de Engenharia Civil — Estruturas — FCC 2025
Engenharia CivilEstruturas
- Código
- fc074476
- Banca
- FCC
- Órgão
- TRT - 15ª Região (SP)
- Ano
- 2025
- Nível
- Superior
- Cargo
- Analista Judiciário - Área Apoio Especializado - Especialidade: Engenharia (Civil)

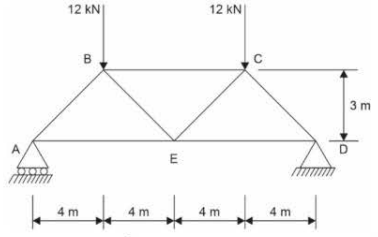

A treliça de aço da figura a seguir está submetida a duas forças concentradas de 12 kN cada, respectivamente, nos nós B e C.
Se a área da seção transversal das barras é 10 cm² e o módulo de elasticidade do aço é 200 GPa, o encurtamento da barra AB é
Se a área da seção transversal das barras é 10 cm² e o módulo de elasticidade do aço é 200 GPa, o encurtamento da barra AB é- A0,50 mm.
- B0,80 mm.
- C0,65 mm.
- D0,40 mm.
- E0,32 mm.
