Questão de Engenharia Civil — Estruturas — FCC 2006

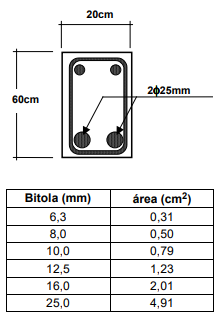

O engenheiro está construindo uma edificação que possui, no projeto de uma de suas vigas, especificação conforme desenho abaixo. Na obra, não se dispõe de bitola do aço adequada e a concretagem está marcada para daqui há poucas horas e deve-se fazer a substituição de bitolas. Ao lado do croqui da viga, há uma tabela com os diâmetros de aço disponíveis na obra. Após os cálculos devidos, deve-se escolher a alternativa que melhor se adapta ao projeto. O recobrimento mínimo indicado é de 2,0 cm. Deve-se manter o espaçamento mínimo exigido de, pelo menos, um diâmetro entre barras. O diâmetro dos estribos é de 8,0 mm. A substituição deve considerar apenas uma camada de aço, ou seja, sem sobreposição ou mistura de perfis, despreze o tamanho dos agregados.Para a substituição, dever-se-á adotar

1. A13 barras de 8,0 mm.
2. B10 barras de 8,0 mm.
3. C8 barras de 12,5 mm.
4. D8 barras de 16,0 mm.
5. E5 barras de 16,0 mm.
