Questão de Engenharia Elétrica — Manutenção Elétrica na Engenharia Elétrica — FCC 2007

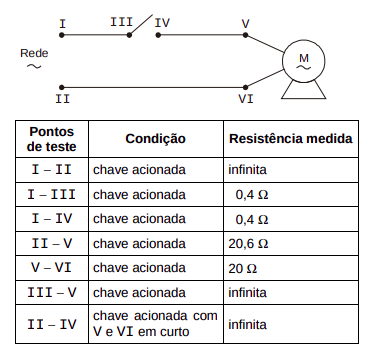

O esquema abaixo representa a conexão de um motor monofásico com dois terminais de acesso à rede elétrica com uma chave de acionamento. Como o motor não está funcionando quando a chave é acionada, ele foi desconectado da rede e alguns testes foram realizados por um multímetro digital na escala de 2 kΩ.O provável problema da instalação é

1. Aum mau contato no terminal (III) da chave.
2. Buma interrupção no condutor entre a chave (IV) e o terminal do motor (V).
3. Co enrolamento do motor interrompido.
4. Dum mau contato na conexão do condutor (II) com o terminal do motor (VI).
5. Euma interrupção no condutor entre o terminal (I) e a chave (III).
