Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — FCC 2007
Engenharia ElétricaEletromagnetismo na Engenharia Elétrica
- Código
- fc091130
- Banca
- FCC
- Órgão
- TRT - 23ª REGIÃO (MT)
- Ano
- 2007
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia Elétrica

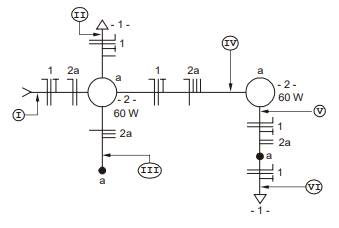

O esquema unifilar abaixo deveria representar uma instalação elétrica composta de dois circuitos, sendo um relativo a duas tomadas de 127 V e outro relativo ao comando de duas lâmpadas de 127 V por meio de dois interruptores paralelos. No entanto, ela contém erros em dois eletrodutos, conforme descrito em:
- AHá uma fase em excesso no eletroduto III e um neutro a menos no eletroduto IV.
- BHá uma fase em excesso no eletroduto VI e um retorno a menos no eletroduto I.
- CHá um retorno em excesso no eletroduto II e um retorno a menos no eletroduto V.
- DHá um neutro em excesso no eletroduto IV e um retorno a menos no eletroduto III.
- EHá um retorno em excesso no eletroduto IV e um neutro a menos no eletroduto III.
