Questão de Engenharia Civil — Estruturas — FCC 2008

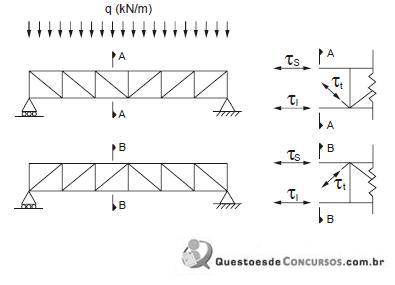

Considere que as duas vigas abaixo representadas foram construídas com treliças planas, sujeitas ao mesmo carregamento "q". Além disso, podem ser visualizados os respectivos cortes AA e BB, indicando as tensões que podem atuar nas barras superior (?s), inferior (?i) e transversal (?t).Considere, ainda, que ? é positiva (+) se a força for de tração e negativa (?) se for de compressão.Assim, de acordo com a disposição das barras de cada treliça e com o carregamento apresentado, a associação correta ocorre em:

1. A
2. B
3. C
4. D
5. E
