Questão de Engenharia Civil — Estruturas — FCC 2009
Engenharia CivilEstruturas
- Código
- fc099239
- Banca
- FCC
- Órgão
- TJ-PI
- Ano
- 2009
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia Civil

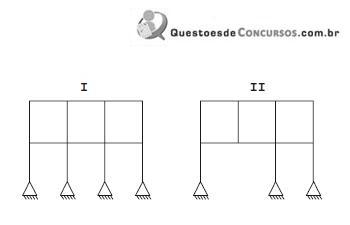

Em uma residência unifamiliar assobradada, com 10 anos de existência, o segundo proprietário resolveu retirar um pilar do andar inferior (figura II) para ampliar o espaço de entrada da garagem.
Toda a estrutura foi construída com concreto armado, utilizando cimento CP-II-32, usinado e curado segundo as normas. Todas as cargas são comuns, sem exagero e estão dentro das normas. Os vãos entre pilares não ultra- passam 3,5 m e o pé-direito padrão é de 3,0 m. Tendo em vista as informações fornecidas, é correto afirmar:
Toda a estrutura foi construída com concreto armado, utilizando cimento CP-II-32, usinado e curado segundo as normas. Todas as cargas são comuns, sem exagero e estão dentro das normas. Os vãos entre pilares não ultra- passam 3,5 m e o pé-direito padrão é de 3,0 m. Tendo em vista as informações fornecidas, é correto afirmar:- ADeve-se reforçar com aço todo o quadro que envolve o pilar superior remanescente, logo acima do pilar do andar inferior que foi retirado.
- BAs duas vigas, inferior e superior, deverão ter sua seção aumentada para que se evite o efeito torçor da retirada de um pilar não centralizado em relação ao todo da estrutura.
- CA principal correção a ser feita é o aumento das seções dos pilares restantes, para que suportem, proporcionalmente, a carga que era suportada pelo pilar retirado.
- DA viga do andar inferior deverá ser reforçada, não somente no trecho do qual foi retirado o pilar, mas em toda sua extensão.
- EDeve-se criar uma estrutura de contraventamento que ligue a base do pilar superior remanescente ao topo dos pilares vizinhos, para que sirvam de tirantes.
