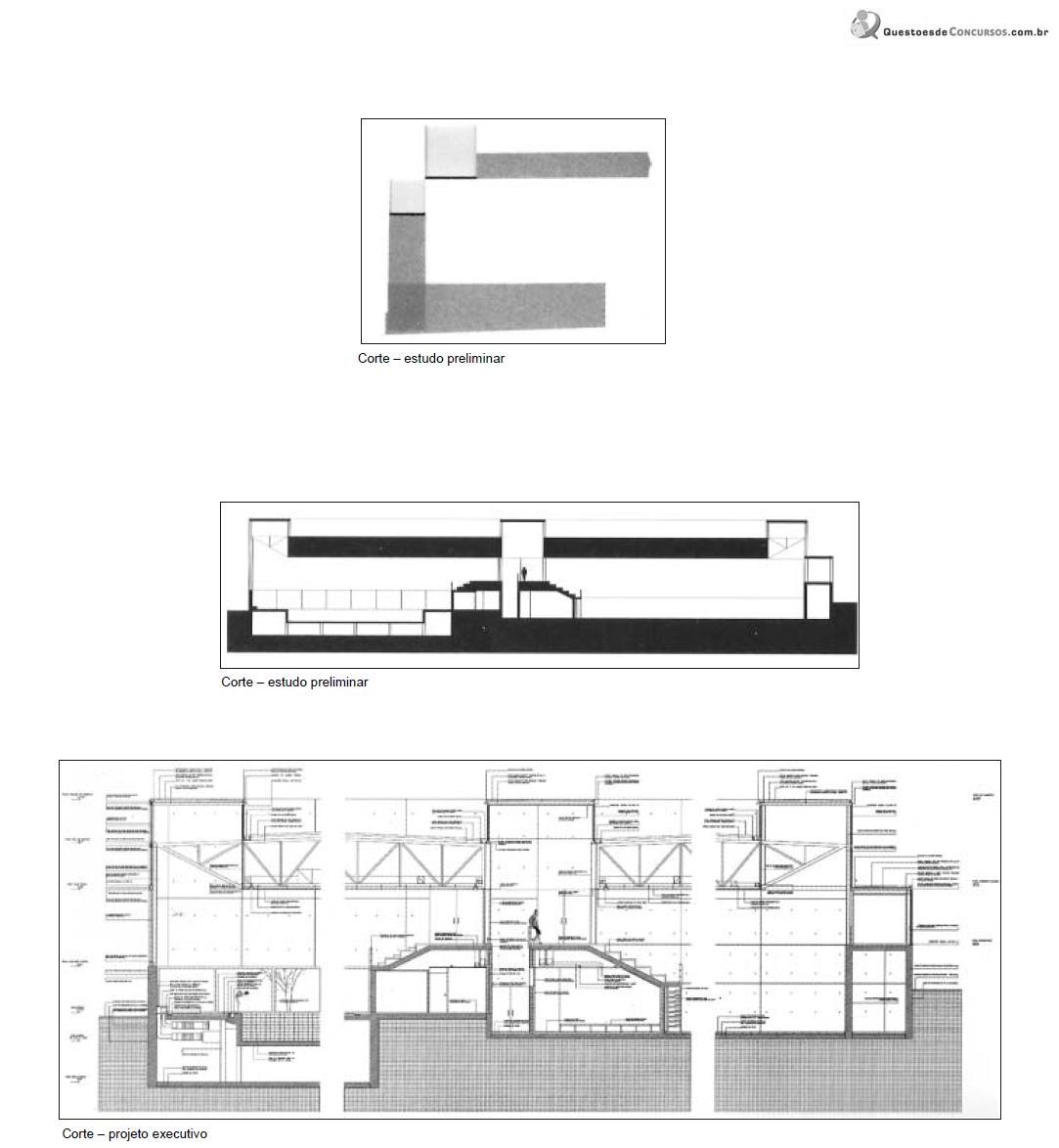

O corte é uma peça gráfica de grande importância tanto para o desenvolvimento quanto para a representação da espacialidade de um projeto arquitetônico, pois permite a compreensão de informações distintas daquelas presentes na planta. Considere os desenhos abaixo, cortes de distintas fases do desenvolvimento do projeto do Centro Desportivo em Galdácano (1996-2000), na Espanha, de autoria dos arquitetos Sol Madridejos e Juan Carlos Sancho Osinaga.
Em relação à quantidade de informações que os cortes podem fornecer, verifica-se que
Em relação à quantidade de informações que os cortes podem fornecer, verifica-se que- Atoda estrutura principal é metálica e serve como expressão externa da arquitetura.
- Ba hierarquia da planta está refletida na organização dos cortes.
- Cos espaços importantes são iluminados por claraboias prismáticas situadas na parte superior da cobertura.
- Dos espaços de pé-direito duplo são fluidos e iluminados apenas pelas claraboias.
- Euma dupla simetria organiza o projeto, sendo os quadrantes marcados pela iluminação natural alta, indireta e difusa.
