Questão de Engenharia Mecânica — Sistemas Termomecânicos — FCC 2009

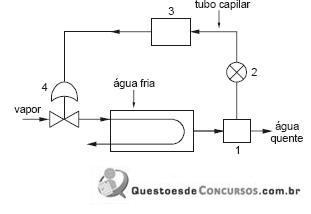

A figura representa um ciclo de um sistema de controle automático de um trocador de calor, aquecido por circulação de vapor através de uma serpentina interna. Atingida a temperatura des ejada, o sistema deverá mantê-la estabilizada.Nesse caso, o dispositivo que ocupa a posição

1. A1, é um rotâmetro.
2. B2, é uma válvula Stabiflow.
3. C2, é um termômetro de tensão de vapor.
4. D3, é um tubo de Bourdon.
5. E4, é um tubo em U.
