Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FCC 2010

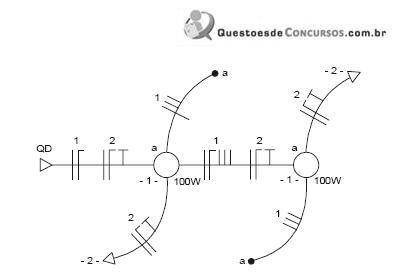

O diagrama unifilar abaixo representa dois circuitos de uma instalação elétrica: o primeiro é constituído de duas lâmpadas incandescentes em paralelo comandadas por dois interruptores paralelos localizados em pontos distintos do ambiente; o segundo é constituído de duas tomadas de 127 V.Há o seguinte erro no diagrama:

1. AFalta um retorno no eletroduto que interliga a lâmpada da esquerda e o interruptor.
2. BFalta uma fase no eletroduto que interliga as duas lâmpadas.
3. CHá uma fase em excesso no eletroduto que interliga as duas lâmpadas.
4. DHá um retorno em excesso no eletroduto que interliga as duas lâmpadas.
5. EHá uma retorno em excesso no eletroduto que interliga a lâmpada da direita e o interruptor paralelo.
