Questão de Engenharia Elétrica — Medidas Elétricas — FCC 2010
Engenharia ElétricaMedidas Elétricas
- Código
- fc104753
- Banca
- FCC
- Órgão
- DPE-SP
- Ano
- 2010
- Nível
- Superior
- Cargo
- Engenheiro Elétrico - Agente de Defensoria

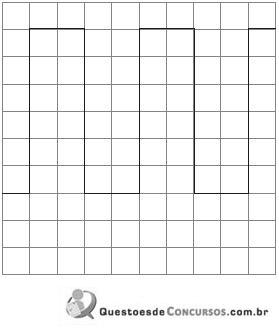

A figura abaixo mostra a tela de um osciloscópio medindo um sinal digital, estando ele calibrado com ganho vertical em 2 Volt/Divisão e base tempo em 20 ?s/Divisão.
A amplitude de pico-a-pico e a frequência do sinal valem, respectivamente,
A amplitude de pico-a-pico e a frequência do sinal valem, respectivamente,- A6 V e 250 kHz
- B6 V e 25 kHz
- C12 V e 1,25 MHz
- D12 V e 125 kHz
- E12 V e 12,5 kHz
