Questão de Arquitetura — Sistemas Estruturais — FCC 2010
ArquiteturaSistemas Estruturais
- Código
- fc104974
- Banca
- FCC
- Órgão
- METRÔ-SP
- Ano
- 2010
- Nível
- Superior
- Cargo
- Analista - Arquitetura

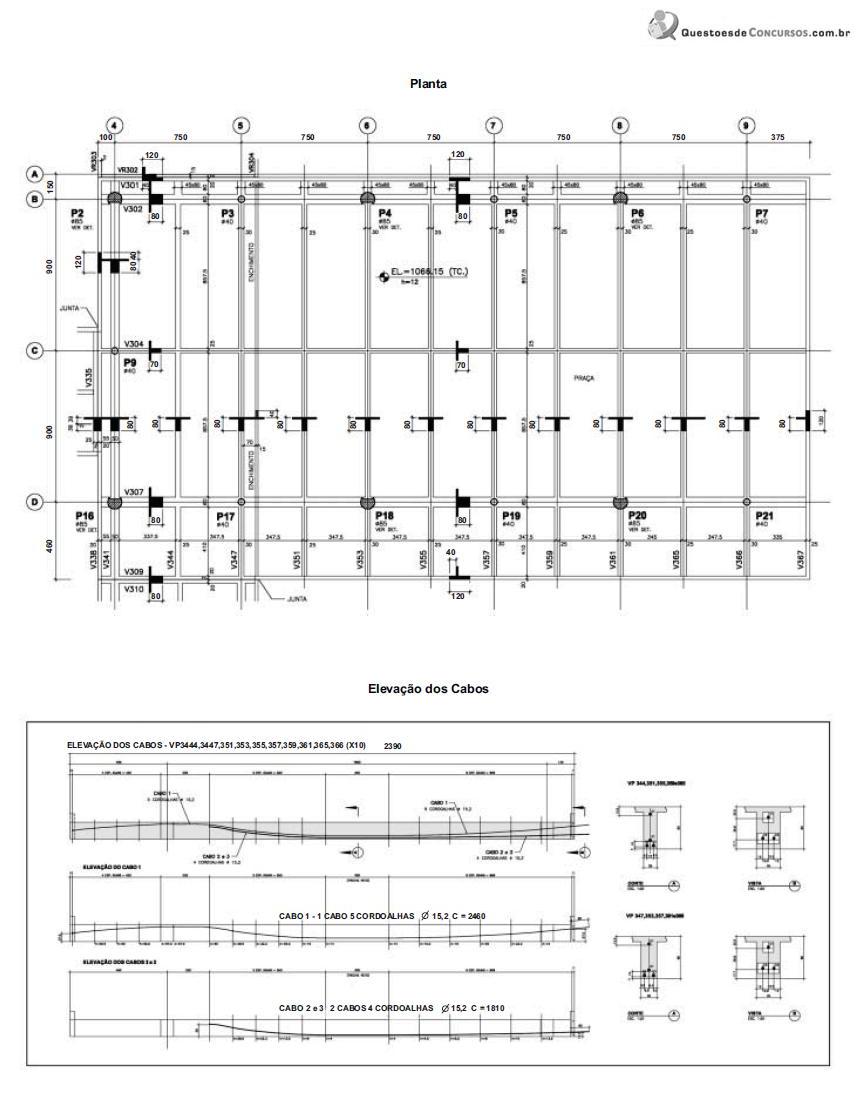

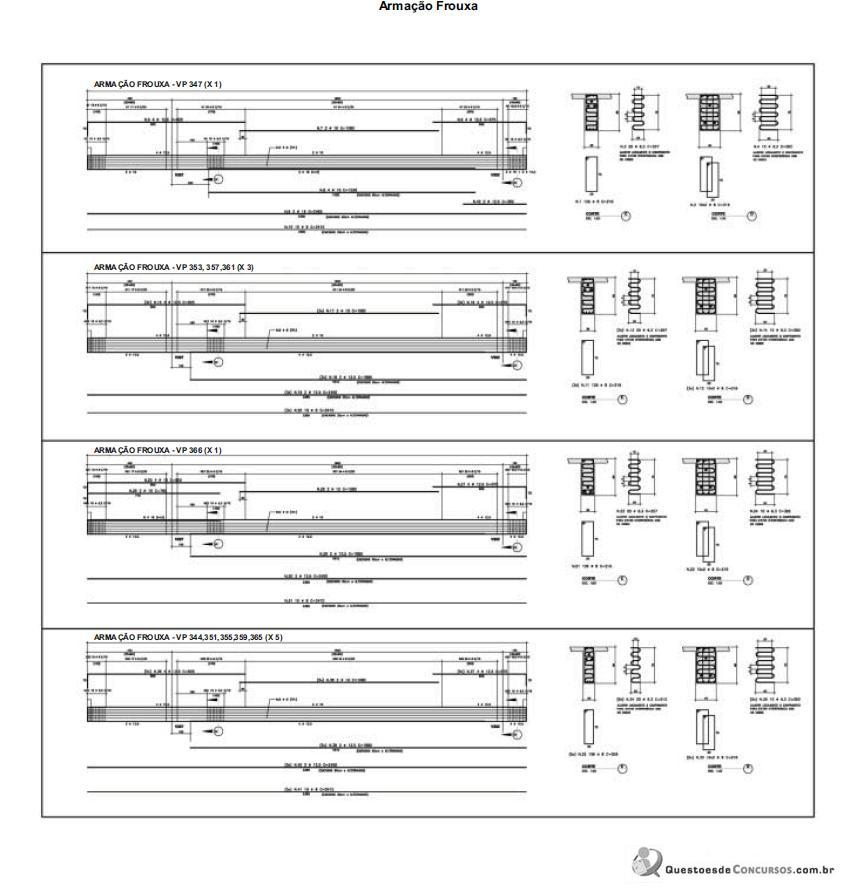

Analisando o os desenhos das formas e armações do projeto executivo da estrutura de concreto armado, abaixo representado, verifica-se que
- Ao maior cabo de protensão possui cordoalhas com 24,60 m.
- Bas vigas de borda têm altura constante.
- Co maior vão é de 23,90 m, vencido por vigas protendidas.
- Do maior balanço é vencido por vigas de 120 cm de altura.
- Eas vigas internas são protendidas.
