Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FCC 2010
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- fc105162
- Banca
- FCC
- Órgão
- METRÔ-SP
- Ano
- 2010
- Nível
- Superior
- Cargo
- Engenheiro Júnior - Engenharia Elétrica

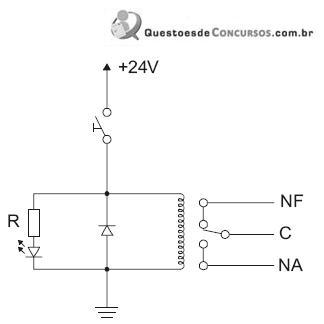

No circuito abaixo, o LED (IF = 10 mA @ VF = 1,9 V) deve sinalizar quando o relé (Vbob. = 24 V @ Ibob. = 60 mA) está energizado. O resistor de polarização R mais adequado tem as cores
- Alaranja, laranja, laranja e dourada.
- Bvermelha, vermelha, laranja e dourada.
- Cvermelha, vermelha, vermelha e dourada.
- Damarela, violeta, preta e prata.
- Emarrom, preta, verde e prata.
