Questão de Engenharia Elétrica — Instalações Elétricas em Engenharia Elétrica — FCC 2010

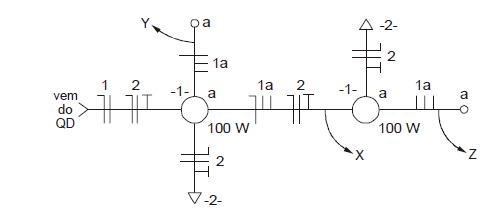

O esquema unifilar abaixo refere-se a um ambiente onde serão instalados duas tomadas monofásicas de 127 V e duas lâmpadas de 127 V comandadas simultaneamente por dois interruptores paralelos instalados em locais distintos.No entanto, há um erro descrito em:

1. AFalta um retorno no eletroduto X.
2. BFalta uma fase no eletroduto X.
3. CFalta uma fase no eletroduto Z.
4. DHá um retorno em excesso no eletroduto Y.
5. EHá um retorno em excesso no eletroduto X.
