Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FCC 2012

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
fc124709
Banca
FCC
Órgão
TRE-CE
Ano
2012
Nível
Superior
Cargo
Analista Judiciário - Engenharia Elétrica

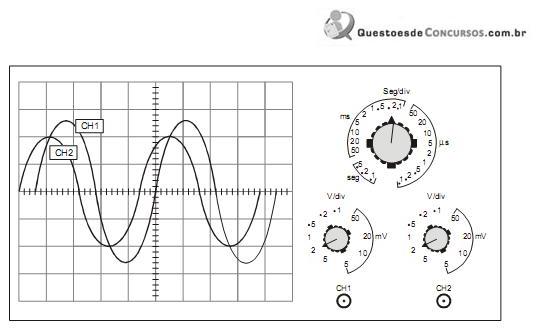

A figura abaixo mostra o resultado de uma medida efetuada com o osciloscópio.Imagem 011.jpgCom base na figura é correto afirmar que
  1. Aa defasagem é, aproximadamente, de 49°.
  2. Bo valor de pico do canal 2 é 8V.
  3. Co sinal é de 60Hz.
  4. Do sinal do canal 1 está adiantado em relação ao canal 2.
  5. Eo período é de 6ms.
Revelar gabarito e comentário

GabaritoA — a defasagem é, aproximadamente, de 49°.
