Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FCC 2012
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- fc124715
- Banca
- FCC
- Órgão
- TRE-CE
- Ano
- 2012
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia Elétrica

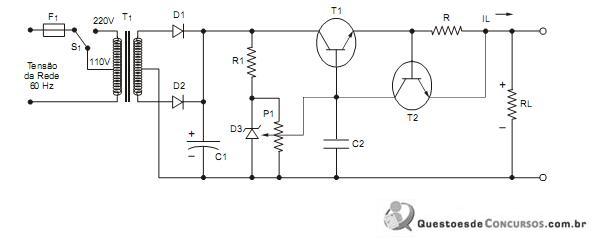

Considere o circuito e as afirmações abaixo.
I. D1 e D2, juntos formam um retificador de meia onda.II. A tensão de saída é ajustável.III. C2 e T2 formam um filtro ativo de saída.IV. Apresenta um retificador de onda completa em ponte.V. Apresenta um limitador de corrente.VI. T1 atua como um drive de corrente.VII. R1, D3 e P1 formam um estabilizador ajustável de tensão. Está correto o que se afirma APENAS em
I. D1 e D2, juntos formam um retificador de meia onda.II. A tensão de saída é ajustável.III. C2 e T2 formam um filtro ativo de saída.IV. Apresenta um retificador de onda completa em ponte.V. Apresenta um limitador de corrente.VI. T1 atua como um drive de corrente.VII. R1, D3 e P1 formam um estabilizador ajustável de tensão. Está correto o que se afirma APENAS em- AI, II, IV e V.
- BI, V, VI e VII.
- CII, IV, V e VII.
- DII, V, VI e VII.
- EIII, IV, V e VI.
