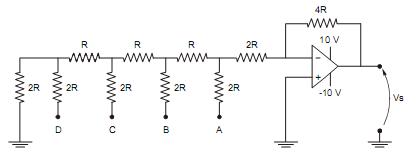

Nas entradas A, B, C e D, do sistema abaixo foram colocados níveis lógicos TTL, (5V, 0V, 0V, 0V), respectivamente.
Para a condição citada acima, a tensão na saída do amplificador operacional é, aproximadamente,
Para a condição citada acima, a tensão na saída do amplificador operacional é, aproximadamente,- A- 5 V
- B- 1,7 V
- C- 3,3 V
- D- 10 V
- E- 12,5 V
