Questão de Engenharia Eletrônica — Engenharia de Áudio e Telecomunicações — FCC 2012
Engenharia EletrônicaEngenharia de Áudio e Telecomunicações
- Código
- fc125997
- Banca
- FCC
- Órgão
- TRF - 2ª REGIÃO
- Ano
- 2012
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia - Eletrônica

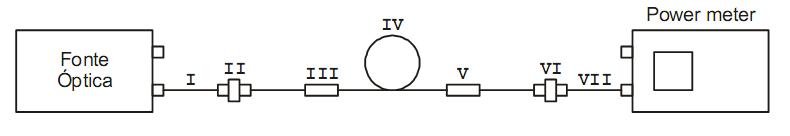

A figura abaixo representa um canal óptico:
em que: I e VII - jumper: atenuação desprezívelII e VI - acoplador óptico: atenuação de 0,75 dB (cada acoplador)III e V - emenda: atenuação de 0,3 dB (cada emenda)IV - enlace óptico sob teste de 200 m: cabo multimodo, 850 nm, coeficiente de atenuação de 3,5 dB/kmA atenuação total do sistema é de:
em que: I e VII - jumper: atenuação desprezívelII e VI - acoplador óptico: atenuação de 0,75 dB (cada acoplador)III e V - emenda: atenuação de 0,3 dB (cada emenda)IV - enlace óptico sob teste de 200 m: cabo multimodo, 850 nm, coeficiente de atenuação de 3,5 dB/kmA atenuação total do sistema é de:- A0,8 dB
- B1,4 dB
- C2,2 dB
- D2,8 dB
- E4,8 dB
