Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FCC 2012

Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
Código
fc126000
Banca
FCC
Órgão
TRF - 2ª REGIÃO
Ano
2012
Nível
Superior
Cargo
Analista Judiciário - Engenharia - Eletrônica

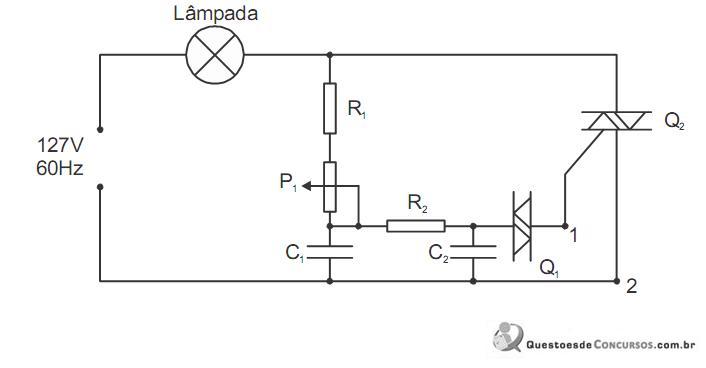

Analise o circuito do dimmer abaixo:Imagem 020.jpgÉ correto afirmar:
  1. AO TRIAC só conduz nos semiciclos positivos de tensão da rede.
  2. BO DIAC serve para que a corrente alternada que atravessa o TRIAC não retorne para o circuito RC de disparo, pois ele é unidirecional.
  3. CO DIAC dispara quando C₂ atinge a sua tensão de breakover.
  4. DO catodo do TRIAC, identificado pelo número 1, deve permanecer com um nível mínimo de tensão durante a sua condução.
  5. EO terminal gate do TRIAC está identificado pelo número 2.
Revelar gabarito e comentário

GabaritoC — O DIAC dispara quando C₂ atinge a sua tensão de breakover.
