Questão de Engenharia Eletrônica — Filtros — FCC 2012
Engenharia EletrônicaFiltros
- Código
- fc126005
- Banca
- FCC
- Órgão
- TRF - 2ª REGIÃO
- Ano
- 2012
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia - Eletrônica

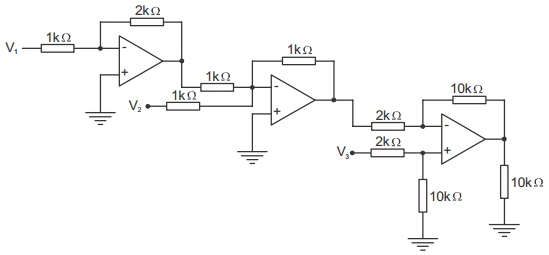

Analise o circuito abaixo:
Sendo V₁ = V₃ = 0,5 V e V₂ = -0,5 V, a tensão de saída vale:
Sendo V₁ = V₃ = 0,5 V e V₂ = -0,5 V, a tensão de saída vale:- A+5 V
- B+2,5 V
- C0 V
- D-2,5 V
- E-5 V
