Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FCC 2012

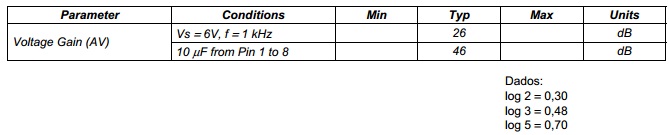

O manual do fabricante do circuito integrado LM 386 - Low Voltage Audio Power Amplifier, fornece as informações abaixo: Application Hints - GAIN CONTROL To make the LM 386 a more versatile amplifier, two pins (1 and 8) are provided for gain control. With pins 1 and 8 open the 1.35 kΩ resistor sets the gain at 26 dB. If a capacitor is put from pin 1 to 8, bypassing the 1.35 kΩ resistor, the gain will go up to 46 dB. If a resistor is placed in series with the capacitor, the gain can be set to any value from 26 to 46 dB. Electrical Characteristics Os ganhos diretos de tensão (Vo/Vi), sem e com o capacitor de controle de ganho, valem, respectivamente:

1. A10 e 400
2. B10 e 100
3. C20 e 200
4. D20 e 100
5. E20 e 400
