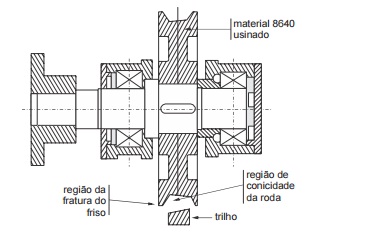

O engenheiro "XYZ" acaba de ser transferido de uma planta de usinagem para uma planta de fundição de uma grande multinacional, como supervisor da manutenção. A empresa possui uma ponte sem dados de dimensionamento e nem desenhos de detalhes dos componentes. Os frisos internos das rodas da ponte têm quebrado a cada dois meses. Isto significa a parada da ponte por cerca de 6 horas para a substituição das rodas. Além disso, as rodas têm apresentado um desgaste exagerado na parte interna de sua pista, o que significa aspecto cônico conforme abaixo representado. O material de reposição da roda é o aço 8640, especificado pela empresa de fundição e é processado por usinagem. O trilho da ponte é feito em aço 8640, perfil quadrado, comprado em estado bruto e montado sobre a estrutura de concreto.
Para estudar o problema "XYZ" deveria
Para estudar o problema "XYZ" deveria- Aanalisar a carga aplicada na ponte e a respectiva flecha.
- Bcomprar trilhos apropriados para pontes em vez dos de perfil chato.
- Csolicitar tratamento de têmpera da roda após sua usinagem.
- Defetuar alinhamento dos trilhos.
- Eanalisar a carga aplicada, a deflexão da viga principal da ponte, a dureza da roda e do trilho para verificar a adequação ao uso ou identificar fontes de problemas.
