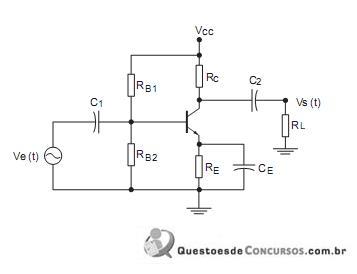

O circuito abaixo apresenta um amplificador devidamente dimensionado para operar com pequenos sinais e em frequências médias.
Sobre esse circuito, operando dentro da sua faixa de frequência, é correto afirmar:
Sobre esse circuito, operando dentro da sua faixa de frequência, é correto afirmar:- AO sinal de saída apresenta defasagem em relação ao sinal de entrada.
- BA corrente contínua através de REé minimizada devido à presença de CE em paralelo.
- CO sinal na saída é uma réplica amplificada do sinal de entrada com um nível DC que depende da alimentação do circuito.
- DO capacitor CE proporciona ampliação da banda e diminuição de ruídos.
- EC₂é um capacitor de acoplamento que tem como finalidade aumentar o ganho do amplificador.
