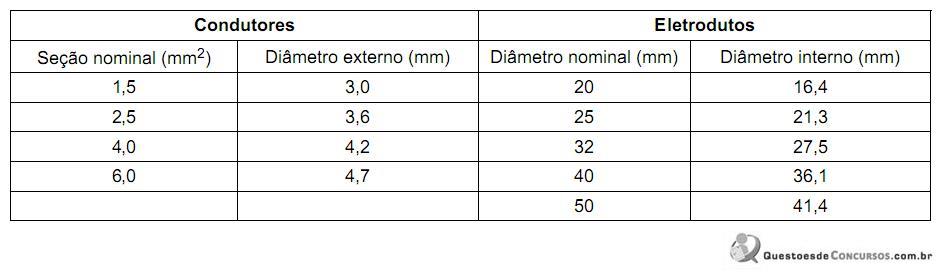

Em uma instalação elétrica, devem passar por um eletroduto os quatro circuitos formados pelos grupos de condutores seguintes:Circuito 1: duas fases e dois retornos, todos com seção de 2,5 mm².Circuito 2: uma fase e um retorno, todos com seção de 1,5 mm². Circuito 3: uma fase e um neutro, todos com seção de 4,0 mm².Circuito 4: duas fases e um terra, todos com seção de 6,0 mm².Considere na tabela abaixo as especificações dimensionais de alguns condutores e eletrodutos:
De acordo com a NBR 5410, o eletroduto, para esse trecho da instalação, deve ter diâmetro nominal, em mm², mínimo de
De acordo com a NBR 5410, o eletroduto, para esse trecho da instalação, deve ter diâmetro nominal, em mm², mínimo de- A20.
- B40.
- C32.
- D25.
- E50.
