Questão de Arquitetura — Projetos — FCC 2012
ArquiteturaProjetos
- Código
- fc127898
- Banca
- FCC
- Órgão
- TRT - 6ª Região (PE)
- Ano
- 2012
- Nível
- Superior
- Cargo
- Analista Judiciário - Arquitetura

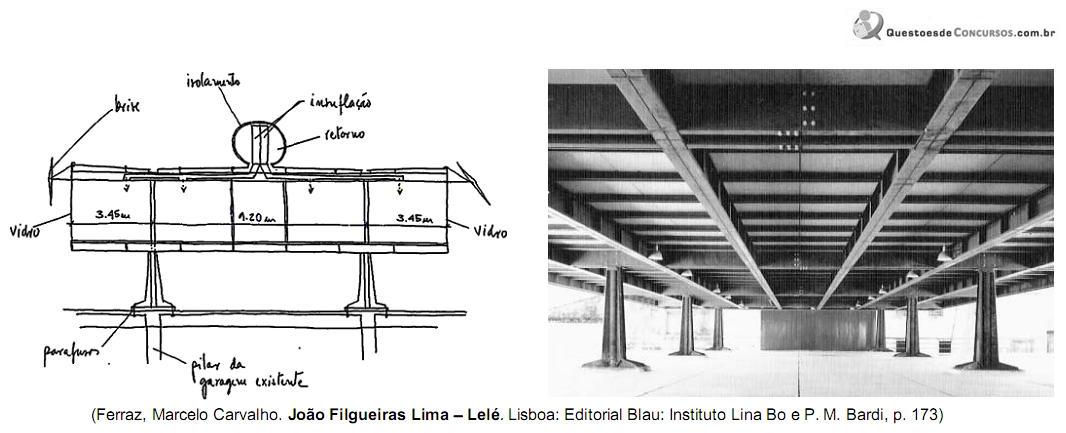

Considere as ilustrações abaixo, do projeto da sede provisória da Prefeitura de Salvador (1986) de João Filgueiras Lima, conhecido como Lelé.
No projeto,
No projeto,- Ao sistema de ar condicionado foi substituído por um dispositivo de exaustão mecânica montado na cobertura que conta, ainda, com a instalação de chapas metálicas com a função de proteger as fachadas da insolação.
- Ba solução emprega um sistema misto de vigas vierandel no sentido longitudinal e vigotas simples no sentido transversal para garantir um travamento da estrutura do piso com balanços de 3,45 m.
- Ca solução proposta em pré-fabricado metálico é constituída por um vigamento principal no sentido longitudinal e vigas secundárias transversais; o vão entre os pilares é de 9,20 m no sentido transversal, criando um balanço nas extremidades.
- Da estrutura em peças metálicas pré-fabricadas possibilitou a rapidez de construção, mas não permitiu a desmontagem e transferência do edifício para outro local sem danos em seus componentes.
- Eos elementos da estrutura são de aço autoprotegido pela própria oxidação; a posição dos pilares dispostos em dois níveis não coincide com os pilares existentes no piso inferior.
