Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — FCC 2012
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- fc128152
- Banca
- FCC
- Órgão
- TRT - 6ª Região (PE)
- Ano
- 2012
- Nível
- Superior
- Cargo
- Analista Judiciário - Engenharia Elétrica

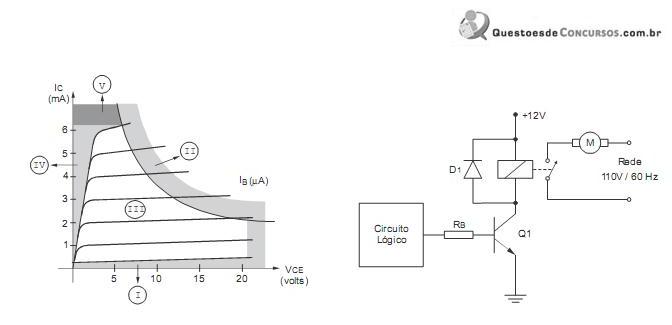

O gráfico abaixo mostra várias regiões de operação de um transistor NPN, numeradas de I a V, e o circuito ao lado do gráfico corresponde a uma interface de potência para acionamento de um motor CA:
O transistor Q1 do circuito opera APENAS nas regiões
O transistor Q1 do circuito opera APENAS nas regiões- AI e II.
- BII e III.
- CIII e IV.
- DI e IV.
- EIV e V.
