Questão de Engenharia Elétrica — Acionamentos Pneumáticos e Hidráulicos — FCC 2019

Engenharia ElétricaAcionamentos Pneumáticos e Hidráulicos
Código
fc136439
Banca
FCC
Órgão
SANASA
Ano
2019
Cargo
Tec Inst ( )

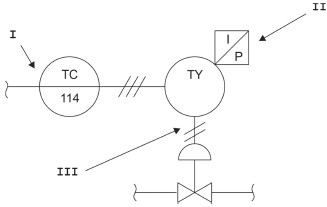

No projeto de automação consta uma malha de controle, conforme figura abaixo.



Imagem associada para resolução da questão



Os elementos indicados em I, II e III, são, correta e respectivamente:

  1. Acontrolador térmico, instalado em bancada, conversor eletrônico e sinal eletromagnético.
  2. Bcontrolador de pressão, instalado no campo, conversor eletromagnético e sinal pneumático.
  3. Ctransmissor de comando, instalado em bancada, controlador pneumático e sinal elétrico.
  4. Dconversor de temperatura, instalado em bancada, conversor magnético e sinal elétrico.
  5. Econtrolador de temperatura, instalado no campo, conversor eletropneumático e sinal pneumático.
Revelar gabarito e comentário

GabaritoE — controlador de temperatura, instalado no campo, conversor eletropneumático e sinal pneumático.
