Questão de Engenharia Mecânica — Sistemas Hidráulicos e Pneumáticos — FCC 2019
Engenharia MecânicaSistemas Hidráulicos e Pneumáticos
- Código
- fc136614
- Banca
- FCC
- Órgão
- SANASA
- Ano
- 2019
- Cargo
- Ag TH ( )

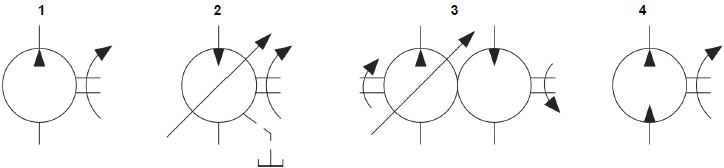

Considere as figuras abaixo, obtidas a partir de um diagrama esquemático de um sistema hidráulico. Como interpretação de parte de tal sistema,
- Aa figura 2 refere-se a uma bomba hidráulica com dois sentidos de escoamento e deslocamento fixo.
- Bas figuras 1 e 2 referem-se a bombas hidráulicas com um sentido de escoamento, ambas de deslocamento variável.
- Ca figura 3 refere-se a uma unidade de acionamento hidráulica com dois sentidos de rotação, bomba com deslocamento fixo.
- Das figuras 3 e 4 ambas representam bombas de deslocamento variável e dois sentidos de escoamento.
- Ea figura 4 refere-se a uma bomba-motor hidráulico com um sentido de escoamento e deslocamento fixo.
