Questão de Engenharia Mecânica — Outros Assuntos de Engenharia Mecânica — FCC 2019

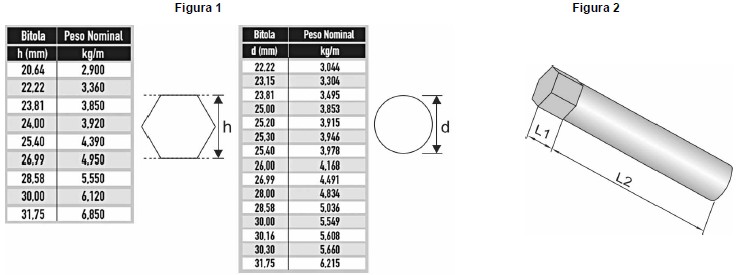

A Figura 1, abaixo, exprime algumas características da barra trefilada sextavada (tabela à esquerda) e da barra trefilada redonda (tabela à direita), fornecidas pelo fabricante. A Figura 2 ilustra o esboço aproximado (fora de escala) de uma peça que se deseja confeccionar. Admitindo que as barras empregadas possuam medidas h = d = 25,40 mm (mesmas medidas para a de seção sextava e a de seção redonda), comprimento da parte sextavada da peça L1 = 0,30 m, comprimento da parte redonda da peça L2 = 2,00 m, o valor da massa (entenda como popularmente “peso”) das duas peças (a sextavada e a redonda), em kg, será aproximadamente de

1. A8,4.
2. B9,3.
3. C10.
4. D17.
5. E8,0.
