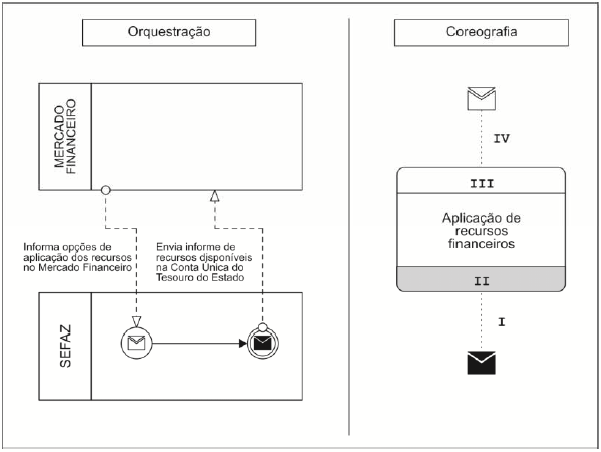

Considere os diagramas BPMN 2.0 a seguir. Analisando os diagramas, conclui-se corretamente queImagem associada para resolução da questão
  1. AII e III representam, respectivamente, dois eventos SEFAZ e MERCADO FINANCEIRO, sendo que aquele que inicia a troca de mensagens (parte ativa) é representado pelo fundo branco (III), e o que recebe o comunicado (parte passiva) está representado com o fundo preenchido em cinza (II).
  2. BII e III representam, respectivamente, dois eventos MERCADO FINANCEIRO e SEFAZ, sendo que aquele que inicia a troca de mensagens (parte ativa) é representado com o fundo preenchido em cinza (II) e o que recebe o comunicado (parte passiva) está representado pelo fundo branco (III).
  3. Chá um erro no diagrama de orquestração, pois, como há dois pools, não se pode usar fluxo de mensagem (seta pontilhada) entre eles. O correto seria utilizar o fluxo de sequência (seta contínua).
  4. Dos participantes fazem parte da atividade de coreografia e correspondem a um pool do diagrama de orquestração. O participante que inicia a comunicação, MERCADO FINANCEIRO, está representado na extremidade superior (III) da atividade.
  5. EI deve ser preenchido com: Informa opções de aplicação dos recursos no MERCADO FINANCEIRO.
Revelar gabarito e comentário

GabaritoD — os participantes fazem parte da atividade de coreografia e correspondem a um pool do diagrama de orquestração. O participante que inicia a comunicação, MERCADO FINANCEIRO, está representado na extremidade superior (III) da atividade.
