Questão de TI - Gestão e Governança de TI — BPMN (Modelo e Notação de Processos de Negócio) — FCC 2019

TI - Gestão e Governança de TIBPMN (Modelo e Notação de Processos de Negócio)
Código
fc137016
Banca
FCC
Órgão
SEFAZ BA
Ano
2019
Cargo
Aud Fisc ( )

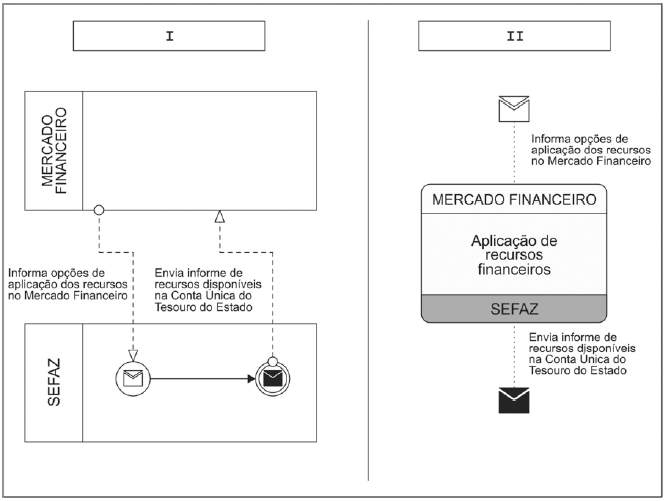

A figura a seguir utiliza a modelagem BPMN 2.0. O diagrama do tipoImagem associada para resolução da questão
  1. AI focaliza a forma como os participantes trocam mensagens, demonstrando a comunicação entre eles. É a representação dos eventos e suas interações, representando o contrato de negócio de interação entre os participantes.
  2. BI apresenta cada participante como um pool por ser um diagrama de orquestração; no diagrama II, os participantes que fazem parte da atividade de coreografia correspondem aos pools de diagramas do tipo I.
  3. CII, diagrama de orquestração, é o mais conhecido e utilizado pela maioria das ferramentas de modelagem. Define o fluxo das atividades do processo de uma organização. Em contraste, I define como os processos interagem uns com os outros.
  4. DII modela o contrato de negócio, e o fluxo de mensagens mostra a comunicação entre os 3 participantes: recursos disponíveis, conta única do tesouro do estado e opções do mercado financeiro.
  5. EII evidencia a orquestração do trabalho realizado entre os eventos e a sequência das atividades do processo de negócio.
Revelar gabarito e comentário

GabaritoB — I apresenta cada participante como um pool por ser um diagrama de orquestração; no diagrama II, os participantes que fazem parte da atividade de coreografia correspondem aos pools de diagramas do tipo I.

Link permanente: /questoes/fc137016
