Questão de Engenharia Elétrica — NBR 5410 - Instalações Elétricas de Baixa Tensão — FCC 2022
Engenharia ElétricaNBR 5410 - Instalações Elétricas de Baixa Tensão
- Código
- fc138123
- Banca
- FCC
- Órgão
- TRT 4
- Ano
- 2022
- Cargo
- AJ TRT4

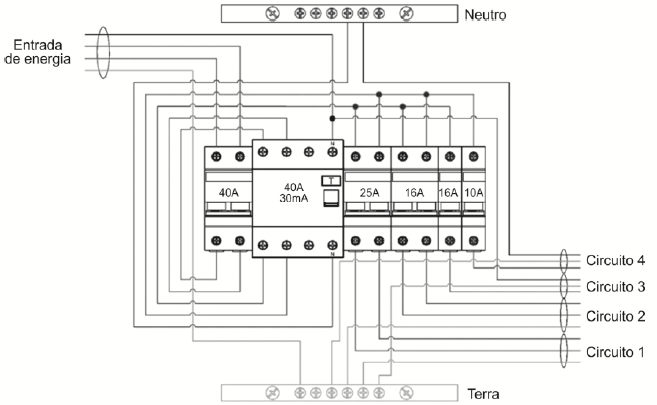

Após o comissionamento de um quadro de alimentação elétrica residencial, com conexão das cargas, o Interruptor Diferencial Residual (IDR) atuou. Considere a imagem de representação das ligações do quadro abaixo. Apresenta a causa provável da atuação do IDR:
- AO Interruptor Diferencial Residual tinha a sensibilidade incorreta, devendo o correto ser de 300 mA.
- BO interruptor Diferencial Residual não tinha o parâmetro de corrente elétrica superior a 40 A.
- CO Interruptor Diferencial Residual precisa ser instalado antes do disjuntor geral.
- DAs interligações elétricas visualizadas no circuito 4 estão incorretas.
- EAs interligações elétricas visualizadas no circuito 3 estão incorretas.
