Questão de Arquitetura — Hidrossanitárias — FCC 2022
ArquiteturaHidrossanitárias
- Código
- fc139322
- Banca
- FCC
- Órgão
- TRT 5
- Ano
- 2022
- Cargo
- AJ TRT5

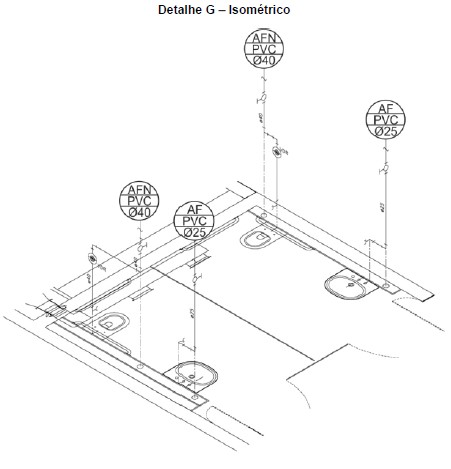

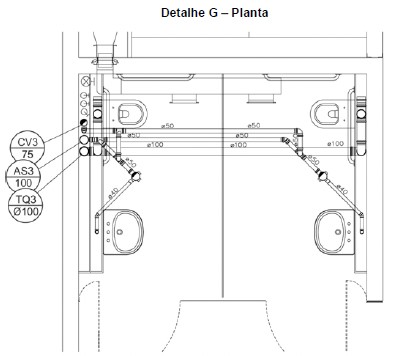

Observe abaixo desenhos típicos − detalhe em planta e isométrica − de um projeto executivo de instalações hidrossanitárias: Em relação às informações que esses detalhes podem fornecer, verifica-se que
- Aa prumada de águas pluviais e o tubo de queda de esgoto possuem diâmetro de 100 mm.
- Bos ralos secos estão interligados a caixas sifonadas, separados para integrar o sistema de reúso de águas de esgoto cinza.
- Ca rede de água potável alimentará os lavatórios e a de águas de reúso alimentará os ramais de descarga das bacias sanitárias.
- Dhá um ramal de ventilação posicionado em cada sanitário, alimentando o sistema por meio de válvulas de admissão de ar.
- Ea tubulação do ramal de ventilação possui diâmetro de 75 mm.
