Questão de TI - Gestão e Governança de TI — BPMN (Modelo e Notação de Processos de Negócio) — FCC 2023

TI - Gestão e Governança de TIBPMN (Modelo e Notação de Processos de Negócio)
Código
fc144563
Banca
FCC
Órgão
TJ BA
Ano
2023
Cargo
AJ ( )

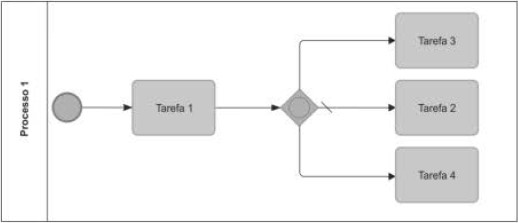

Considere a figura a seguir, que representa um trecho diagramado de um processo em BPMN2.



Imagem associada para resolução da questão



Considere que uma Analista do Tribunal de Justiça representou a seta que sai do meio do gateway com uma linha cruzada na origem do conector, a qual indica que

  1. Aesse fluxo é default (padrão), se não forem satisfeitas as outras condições do gateway.
  2. Bo gateway é default (padrão) e se repetirá (será reaproveitado) em outras partes do diagrama do processo.
  3. CTarefa 2 será iniciada somente após a conclusão de Tarefa 3.
  4. Dtoda vez que Tarefa 2 for executada, o gateway será reiniciado até a mudança de condição.
  5. Equando Tarefa 2 for executada a primeira vez, o gateway será considerado default (padrão) para uso em outras partes do diagrama do processo.
Revelar gabarito e comentário

GabaritoA — esse fluxo é default (padrão), se não forem satisfeitas as outras condições do gateway.
