Questão de Engenharia Elétrica — Leis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos — FCC 2024

Engenharia ElétricaLeis de Ohm e Kirchhoff; Potência e Energia; Elementos de Circuitos
Código
fc146261
Banca
FCC
Órgão
SEAD PI
Ano
2024
Cargo
Ana Gov ( )

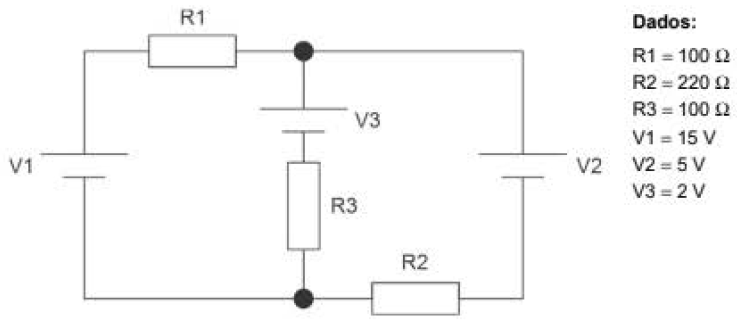

Considere o circuito a seguir.   A tensão no resistor R3 corresponde, aproximadamente, aImagem associada para resolução da questão
  1. A5,85 V
  2. B1,75 V
  3. C7,15V
  4. D2,15V
  5. E3,25 V
Revelar gabarito e comentário

GabaritoA — 5,85 V
