Questão de Engenharia Elétrica — Medidas Elétricas (Instrumentos de Medida; Técnicas de Medição) — FCC 2024

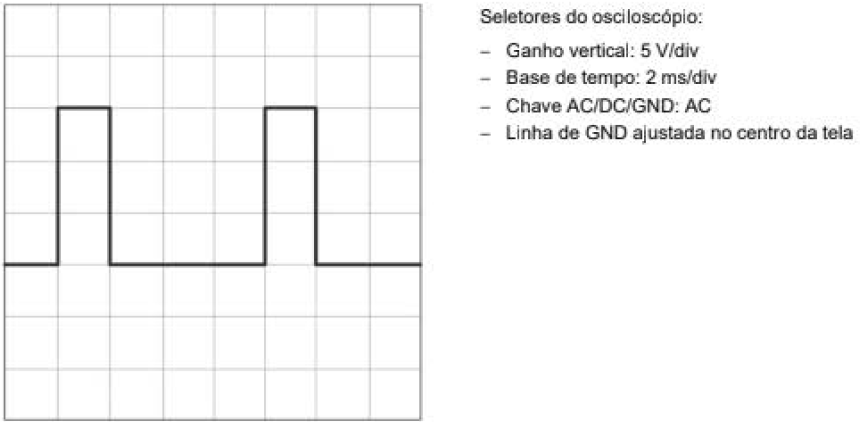

Um equipamento possui um ponto de calibração de sinal de sincronismo. Para esse procedimento, o sinal é analisado por um osciloscópio, conforme a figura abaixo:   Sabe-se que o importante neste sinal de sincronismo é a frequência que deve ser de 100 Hz, e não a largura dos pulsos. A calibração deve provocar a seguinte mudança no sinal:

1. Aacrescentar 4 ms no tempo de nível alto, mantendo o tempo de nível baixo.
2. Breduzir 1 ms no tempo de nível alto e 2 ms no tempo de nível baixo.
3. Cacrescentar 2 ms no tempo de nível alto e reduzir 2 ms no tempo de nível baixo.
4. Dacrescentar 1 ms no tempo de nível alto e no tempo de nível baixo.
5. Ereduzir 1 ms no tempo de nível alto e acrescentar 5 ms no tempo de nível baixo.
