Questão de Banco de Dados — Modelo Entidade-Relacionamento (MER) — FCC 2024
Banco de Dados›Modelo Entidade-Relacionamento (MER)
Código
fc147212
Banca
FCC
Órgão
TRT 7
Ano
2024
Cargo
AJ TRT7

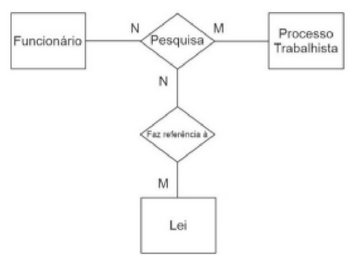

Considere o seguinte diagrama: No Modelo Entidade-Relacionamento, para que o relacionamento identificado por Faz referência à seja adequado, é necessário que ele seja representado conceitualmente como
Aentidade corelacionada.
Bauto relacionamento.
Centidade fraca.
Dentidade associativa.
Erelacionamento de domínio.
Revelar gabarito e comentário▾
GabaritoD — entidade associativa.
Comentário gerado por IA. É um apoio ao estudo, ancorado em fontes, mas pode conter imprecisões — confira sempre na fonte oficial (lei, súmula, edital e gabarito da banca). Encontrou um erro? Use “Reportar”.
Gabarito: letra D. O relacionamento "Faz referência a" precisa ser representado como uma entidade associativa, pois essa é a forma de tratar um relacionamento que, por sua natureza, precisa ser elevado à condição de entidade para poder se relacionar com outras entidades ou carregar atributos próprios. No MER, a entidade associativa é a redefinição de um relacionamento que passa a ser considerado também como uma entidade.
O Modelo Entidade-Relacionamento (MER) é um modelo conceitual de dados que descreve, de forma abstrata, os dados de um domínio de negócio. Seus componentes principais são as entidades (objetos do mundo real), os atributos (características desses objetos) e os relacionamentos (associações entre entidades). Quando um relacionamento precisa ser tratado como uma entidade — seja para receber atributos próprios, seja para se relacionar com outras entidades — surge a entidade associativa. Ela é representada graficamente por um losango envolto por um retângulo, indicando que aquele elemento é, ao mesmo tempo, um relacionamento e uma entidade.
A necessidade de uma entidade associativa aparece, por exemplo, em relacionamentos muitos-para-muitos (N:M) que precisam ser desmembrados em dois relacionamentos 1:N, ou quando um relacionamento precisa ser associado a outra entidade. No caso do enunciado, o relacionamento "Faz referência a" precisa ser representado conceitualmente como uma entidade associativa para que essa associação seja adequada.
É importante distinguir a entidade associativa de outros conceitos do MER. A entidade fraca é aquela cuja existência depende de outra entidade (a entidade forte) e que não possui chave primária própria, sendo identificada pela combinação da chave da entidade forte com um discriminador. O auto relacionamento (ou relacionamento recursivo) é aquele que associa ocorrências de uma mesma entidade, como no caso de uma entidade PESSOA que se relaciona consigo mesma no papel de supervisor e supervisionado. Já o relacionamento de domínio não é um conceito padrão do MER, sendo um distrator.
A pegadinha da banca está em confundir a entidade associativa com a entidade fraca. Embora ambas sejam representações especiais no DER, elas têm naturezas distintas: a entidade fraca é uma entidade dependente de outra para existir, enquanto a entidade associativa é um relacionamento que ganha status de entidade. Guarde essa fronteira: é exatamente nela que as alternativas se dividem.
Alternativa A — ❌ Incorreta
Entidade corelacionada não é um conceito padrão do Modelo Entidade-Relacionamento. O termo correto para o que a questão descreve é entidade associativa, que é a redefinição de um relacionamento como entidade. A alternativa tenta confundir com um termo que não existe na modelagem conceitual clássica.
Alternativa B — ❌ Incorreta
O auto relacionamento (ou relacionamento recursivo) é aquele que associa ocorrências de uma mesma entidade, como no exemplo clássico da entidade FUNCIONARIO que se relaciona consigo mesma nos papéis de SUPERVISOR e SUPERVISIONADO. Não é o caso do relacionamento "Faz referência a", que envolve entidades distintas e precisa ser elevado à condição de entidade.
Alternativa C — ❌ Incorreta
A entidade fraca é aquela cuja existência depende de outra entidade (a entidade forte) e que não possui chave primária própria, sendo identificada pela composição da chave primária da entidade forte com um discriminador. O relacionamento "Faz referência a" não é uma entidade dependente, mas sim um relacionamento que precisa ser tratado como entidade para se relacionar com outras entidades.
Alternativa D — ✅ Correta ⟵ GABARITO
A entidade associativa é exatamente a redefinição de um relacionamento que passa a ser considerado como uma entidade, podendo, assim, ser relacionado a outras entidades ou possuir atributos próprios. É representada por um losango envolto por um retângulo. No caso do relacionamento "Faz referência a", essa é a representação conceitual adequada, pois permite que o relacionamento seja tratado como uma entidade no modelo.
Alternativa E — ❌ Incorreta
Relacionamento de domínio não é um conceito padrão do Modelo Entidade-Relacionamento. O termo "domínio" no contexto de banco de dados refere-se ao conjunto de valores válidos para um atributo, não a um tipo de relacionamento. A alternativa é um distrator que não corresponde a nenhuma construção do MER.
