Questão de Engenharia Civil — Estruturas Metálicas — FCC 2025

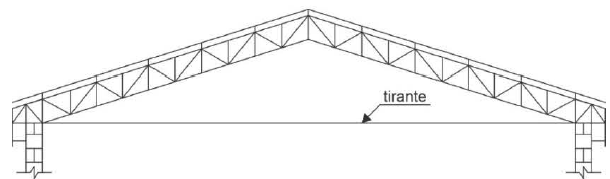

A cobertura de um galpão foi projetada para ser suportada por uma estrutura formada de tesouras treliçadas de aço da figura a seguir. O equilíbrio da tesoura é garantido por uma barra redonda de aço MR250 trabalhando como tirante que liga suas extremidades, por um sistema de rosca e porca. A força de tração de cálculo no tirante é igual a 80 kN. Considerando a combinação das ações normais no estado-limite último e que a resistência à ruptura do aço MR250 é igual a 400 MPa, a área efetiva mínima da seção transversal do tirante é

1. A2,7 cm2
2. B1,5 cm2
3. C4,2 cm2
4. D1,8 cm2
5. E3,6 cm2
