Questão de Engenharia Civil — Análise de Tensões e Deformações — FCC 2025

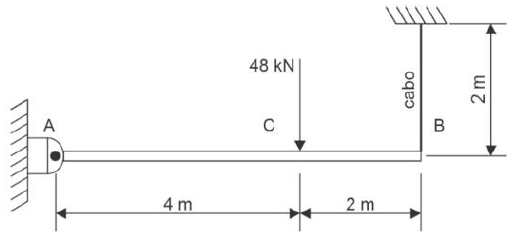

A viga da figura a seguir está apoiada no ponto A por meio de uma rótula e, no ponto B, está pendurada por meio de um cabo de aço com área da seção transversal de 2,0 cm2 e módulo de elasticidade igual a 200 GPa.   A aplicação de uma força concentrada de 48 kN no ponto C, provoca no cabo o alongamento de

1. A1,2 mm.
2. B3,2 mm.
3. C2,0 mm.
4. D0,8 mm.
5. E1,6 mm.
