Questão de Engenharia Civil — Treliças — FCC 2025

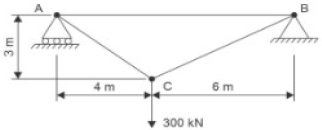

Considere a treliça metálica da figura a seguir, com vão de 10 m, que está submetida a uma força concentrada de 300 kN no nó C.   Os perfis de aço da treliça possuem área da seção transversal igual a 30 cm² e módulo de elasticidade igual a 200 000 MPa. Nessas condições, a barra AC sofrerá o alongamento de

1. A2,0 mm.
2. B5,0 mm.
3. C2,5 mm.
4. D1,5 mm.
5. E4,0 mm.
