Questão de Engenharia Elétrica — Semicondutores de Potência (DIAC, TRIAC, SCR, IGBT, GTO) — FCC 2025

Engenharia ElétricaSemicondutores de Potência (DIAC, TRIAC, SCR, IGBT, GTO)
Código
fc149113
Banca
FCC
Órgão
TRF 4
Ano
2025
Cargo
AJ TRF4

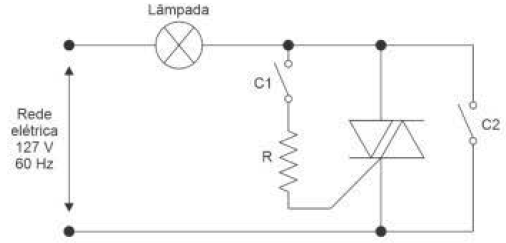

Analise o circuito seguinte.



Imagem associada para resolução da questão

Apresenta corretamente o seu comportamento:

  1. ACom C1 e C2 fechadas, a lâmpada apaga e o TRIAC corta.
  2. BO TRIAC só entra em condução com C1 e C2 fechadas.
  3. CCom C2 aberta e C1 fechada, a lâmpada acende e o TRIAC conduz.
  4. DEstando C1 aberta e C2 fechada, a lâmpada acende e o TRIAC conduz.
  5. ECom C2 aberta e C1 fechada, a lâmpada acende, porque o TRIAC entra em condução permanentemente, mesmo que C1 seja aberta novamente.
Revelar gabarito e comentário

GabaritoC — Com C2 aberta e C1 fechada, a lâmpada acende e o TRIAC conduz.

Link permanente: /questoes/fc149113
